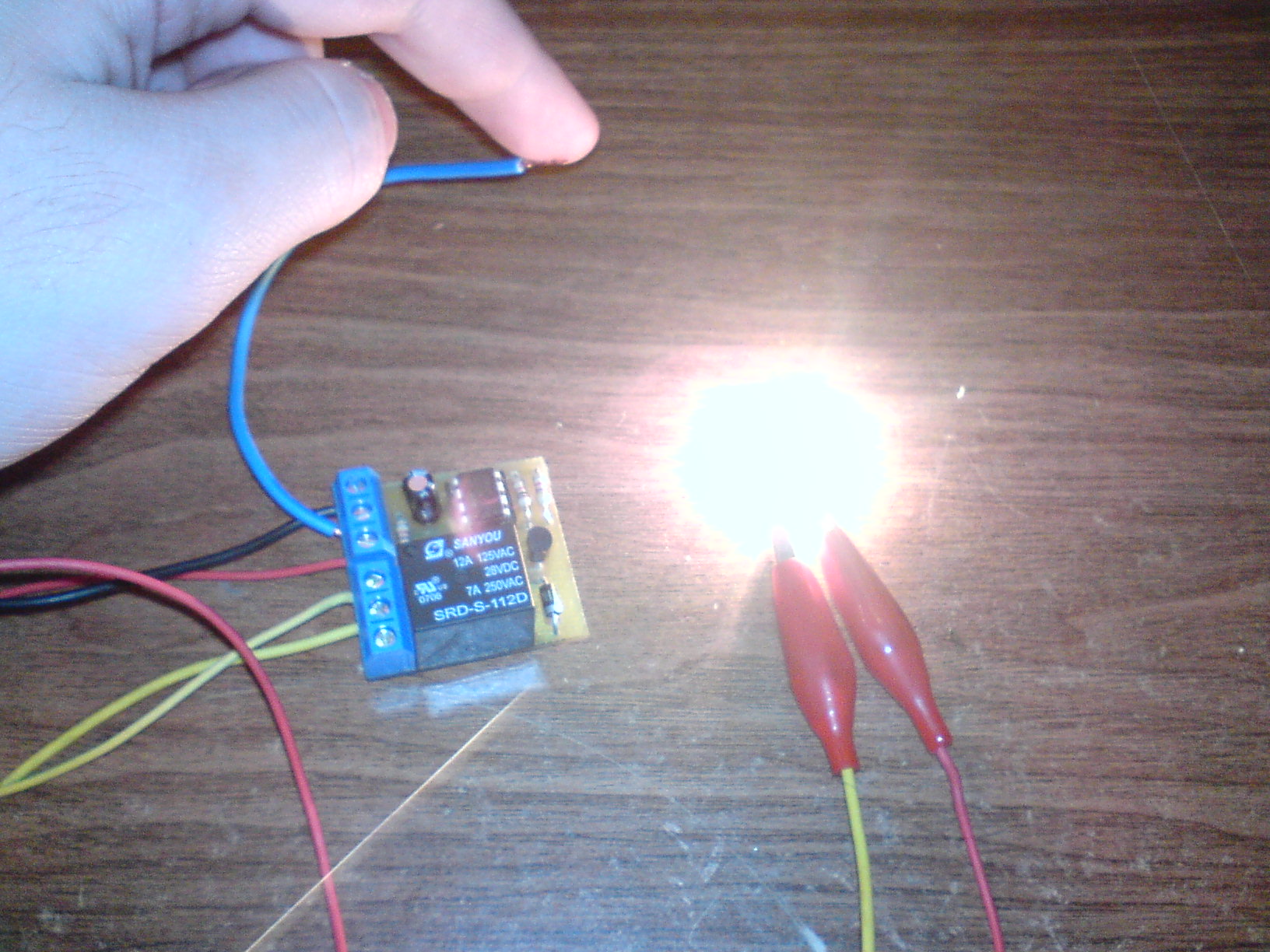

En esta nueva entrega de los viernes, Moddear nos enseña cómo armar un circuito electrónico que permita encender nuestra PC con tan sólo rozar cualquier parte del gabinete: un modding que implica un grado de amor profundo con nuestra máquina y su sensualidad.

Feliz viernes querida comunidad de RedUsers: aquí, desde Moddear – Modding argentina les traemos la segunda entrega de esta guía donde les mostramos las técnicas que deberán realizar en sus propias plaquetas para ensamblar circuitos electrónicos.

Para los que se hayan perdido la primer parte, AQUÍ LA TIENEN.

Ahora, desde ese momento nos quedamos con la plaqueta de cobre virgen recubierta con el diseño transferido, y para esta etapa necesitaremos:

Cluorúro ferrico (ácido para plaquetas, es de venta libre en ferreterías)
Un recipiente plástico de fondo plano
Virulana
Flux o resina para plaquetas
Minitorno / agujereadora de mano o de banco

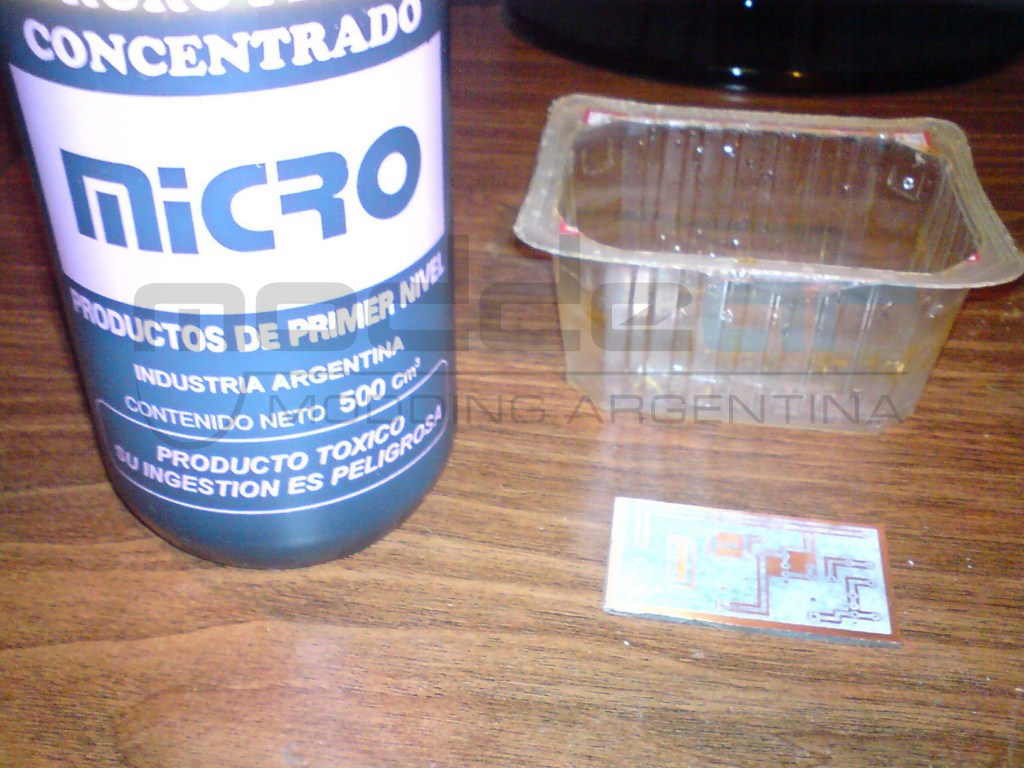

Ahora debemos introducir la placa tal cual está en un recipiente plástico con ácido (Percloruro Férrico).

Nota: tener en cuenta que este ácido mancha lo que sea y además  es dañino a la salud, se deberán tomar precauciones de higiene y seguridad. El proceso del ácido puede tardar más o menos, dependiendo de la temperatura del mismo. Si se hace con el ácido a temperatura ambiente puede llegar a tardar unas 2 horas, si el ácido se calienta con algún forzador o alguna otra forma (a baño maría por ejemplo) el proceso puede disminuir a 15 minutos. También ayuda mover la plaqueta de un lado al otro lentamente.

¡¡USEMOS GUANTES DE LATEX PARA ESTA OPERACIÓN!!

Luego de esto quitamos la placa del àcido, le limpiamos el ácido restante con agua y quitamos el papel sobrante y tóner en el cobre con una lana de acero fina.

Ya podemos apreciar los dibujos completamente transferidos en el cobre:

Ahora hay que realizar los agujeros según corresponda (con una mecha de 1mm) y limpiar nuevamente con lana de acero para quitar posibles rebabas y preparar la placa limpia para el siguiente paso.

Una vez que la placa esté limpia y agujereada se procede al baño de flux o bien resina. Este baño ayuda en la protección del cobre contra el oxígeno logrando que la misma no se oxide y también actúa como decapante para el estaño al momento de soldar (el proceso de secado del flux puede variar según la cantidad de capas que tenga del mismo).

¡¡Y así llegamos al PRODUCTO TERMINADO!! Listo para soldarle los componentes que conformen nuestro circuito.

¡Gracias de nuevo por compartir esta guía con nosotros! Desde Moddear – Modding argentina les traeremos más adelante ¡técnicas  avanzadas para soldar y ensamblar nuestros propios componentes!

Agradecemos especialmente a Sebastián Caccavallo. Pueden ver más proyectos y trabajos en su blog: ElectGPL.

También pueden ver guías y electrónica aplicada al modding en la sección de electrónica de nuestro Foro!

Andrés S. Barés

LoKi
www.Moddear.com.ar

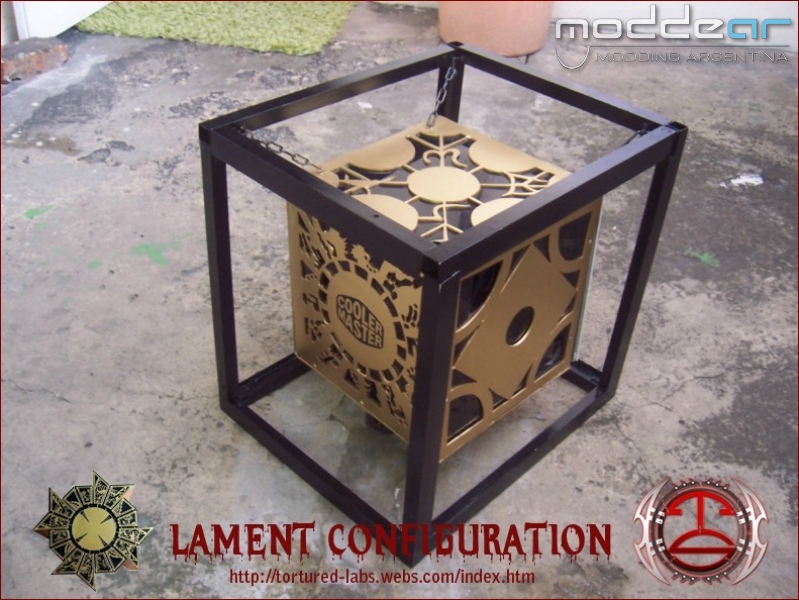

Saludos otra vez querida comunidad de RedUSERS, llegamos al viernes y así a una nueva entrega a todo mod: Tortured Soul, usuario de Moddear – Modding Argentina oriundo de Colombia, logró subir al podio del torneo de modding más importante del mundo para quedarse con el tercer puesto en la categoría “Scratch Build” y nosotros dialogamos en exclusiva con el premiado modder.

Hoy, desde Moddear -Modding Argentina-, les traemos algo que les va a interesar si trabajan con acrílico… es un método sencillo de pulido con el que podremos obtener acabados parejos y rápido.

¡Buenas comunidad!

Hoy, desde moddear, modding argentina les vamos a enseñar un tip que les permitirá cambiar completamente el look de tu máquina de una manera rápida, sencilla, barata. Y lo mas importante de todo:  si no te gusta cómo queda o te aburres al tiempo, ¡la puedes revertir y volver todo a su estado original!

¿Qué material nos permite hacer esto? El VINILO autoadhesivo termoformable, que se puede conseguir en cualquier casa de gráfica por metro a un precio accesible.

MATERIALES A UTILIZAR:

La lista de materiales es corta y concisa, un pulverizador o spray lleno de agua jabonosa, una espátula plástica o de goma y una pistola de calor (tambien podemos utilizar un secador de pelo con los mismos resultados, pero tomará un poco más de tiempo).

LA VICTIMA:

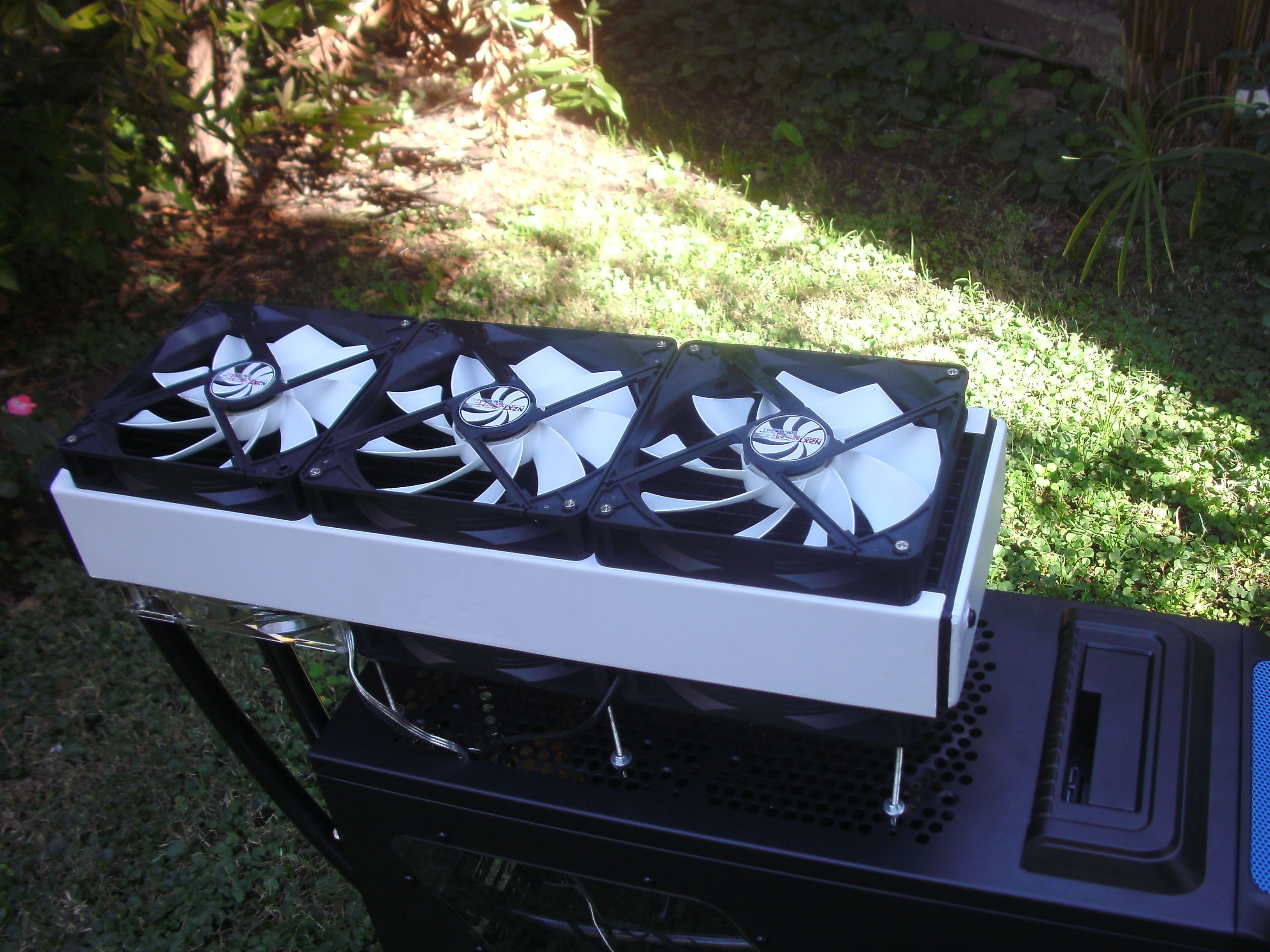

En este caso, cambiaremos el color de este radiador PHOBIA negro por un acabado con vinilo blanco mate, podemos aplicar vinilo sobre chapa, plástico, madera….

COMENZAMOS A TRABAJAR

El primer paso que debemos respetar es cubrir toda la superficie con abundante agua jabonosa, de manera que el adhesivo del vinilo no haga efecto inmediatamente, permitiéndonos eliminar todas las burbujas de aire.

Cortamos generosamente una tira de vinilo y lo apoyamos sobre la superficie a cubrir. En ese momento, pasamos la espátula para minimizar las burbujas de aire que puedan quedar atrapadas y luego arruinar nuestro acabado.

Con la pistola de calor o el secador de pelo, tiramos aire caliente sobre el vinilo, que tomará una cosnistencia elástica, permitiéndonos moldearlo alrededor de las formas más complejas. Con los dedos ejercemos presión suavemente y siempre cuidando que no queden burbujas.

Una vez que logramos la forma deseada, con la ayuda de un bisturí o un cutter cortamos el vinilo por el contorno de nuestra superficie para dejar todo prolijo.

Realizados estos pasos, chequeamos por última vez que no haya burbujas, en el caso de encontrarlas es el momento de desplazarlas hacia afuera del vinilo con la espátula y, luego, dejamos reposar 24 horas hasta que se seque completamente.

Ahora sí, podemos armar nuestro radiador y volver a colocarlo en el gabinete!

Espero que les sirva y lo pongan en práctica, si algo sale mal todo lo que hay que hacer es ¡despegar el vinilo y empezar de nuevo!

¿Quieren más guías, más proyectos terminados, más info? ¡Visiten www.moddear.com.ar , modding argentino!

Andrés Barés

LoKi
www.Moddear.com.ar

Hace 2 meses Moddear anunciaba su primer concurso on-line de modding y este sábado que pasó, la comunidad eligió un ganador.

Es normal que muchas personas asocien el modding sólo a las modificaciones estéticas que les realizamos a nuestros gabinetes, y si bien estas modificaciones son las primeras que se perciben, los modders no nos quedamos solo ahí: la optimización de los sistemas de refrigeración son otras de las patas fundamentales que sostienen esta actividad.

Además de ser una de las herramientas más versátiles y completas, el minitorno, tal como el rifle de un marine, es el arma esencial de todo aquel modder que ostente perfección cuando hace modificaciones en su PC.

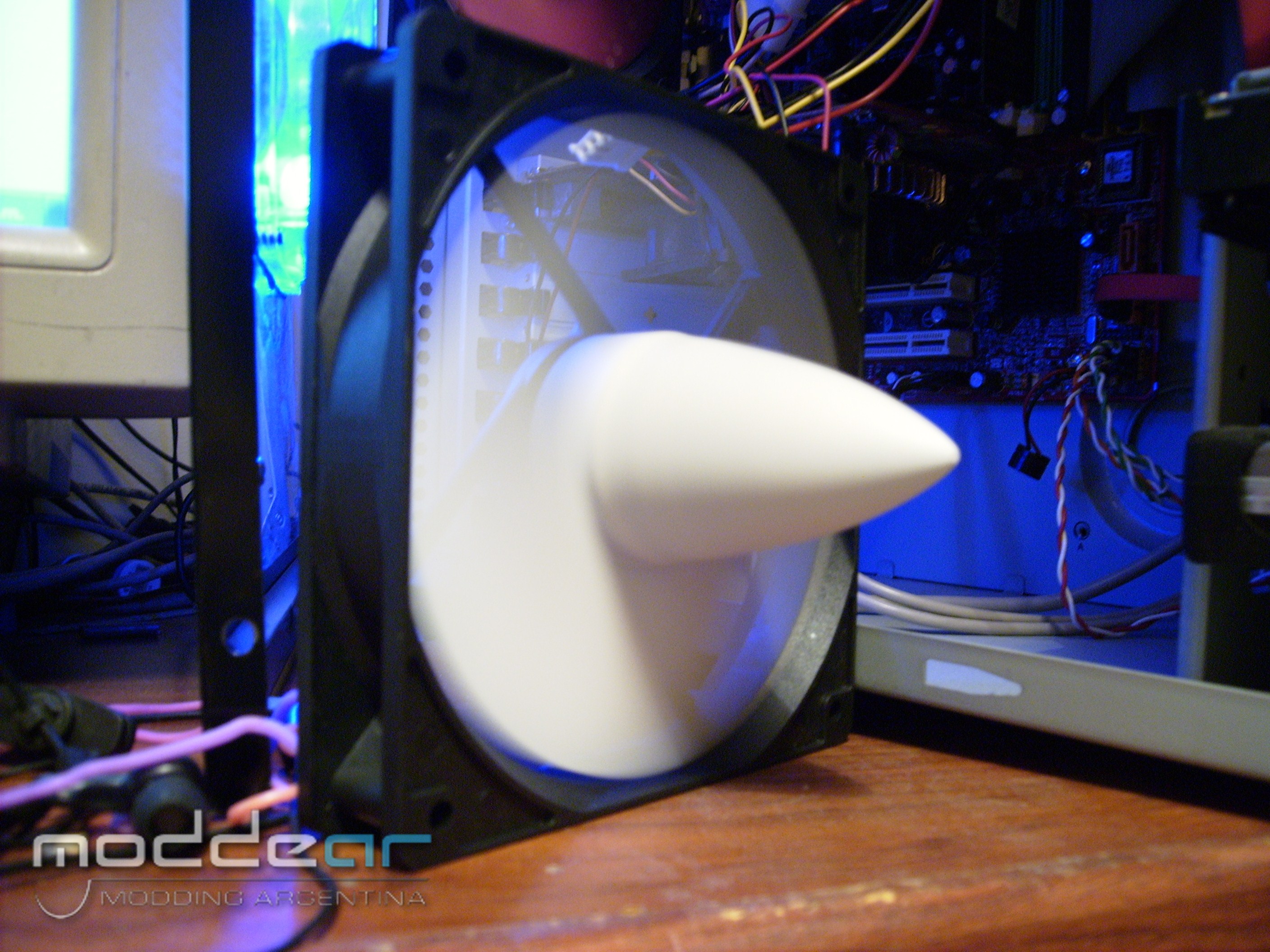

En esta oportunidad, Moddear nos acerca una modificación estética para nuestro gabinete: ¡darle aspecto de turbina al cooler!

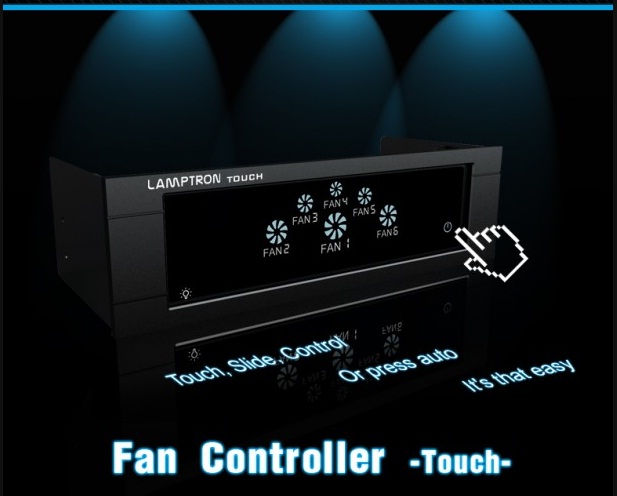

Hoy desde moddear tenemos el placer de presentarles un producto de la empresa Lamptron, conocida por sus excelentes soluciones para control de fans en nuestros gabinetes. Clavaremos nuestras garras modders en el Fan Controller Touch, que como su nombre nos indica se trata de un dispositivo muy simpático para los amantes del modding sobrio.

Al tomar el dispositivo notamos una impecable terminación, los colores disponibles son negro y plateado. Solo destaca del frente el logotipo en la parte superior, pero eso será hasta que encendamos la pantalla.

En la parte posterior encontramos las conexiones para los seis fanes con sus respectivas sondas de temperatura, el conector Molex que le da poder al sistema, y un jumper que nos servirá para activar o desactivar la alarma incorporada.

Con el dispositivo encendido notamos la calidad de su display LCD táctil con un backlight regulable que permite que no moleste de noche. El ángulo de visibilidad es muy bueno también, pudiéndose colocar el observador casi paralelo al display y aún asi se distingue perfectamente el contenido.

Y aquí les presento el modesto banco de pruebas que preparamos para la realización del siguiente video que explica el funcionamiento. Los Fanes son dos Gelid Silent 12 de 1000 RPM con un consumo de 1 watt cada uno, y un Delta con un consumo de 20 watts. Este punto es importante ya que uno de los puntos fuertes de este regulador es su capacidad de manejar fanes de hasta 30 watts sin problemas.

Si queres saber más acerca de este producto, podrás encontrar la REVIEW completa en moddear, modding argentina.

Andrés Barés
LoKi
www.Moddear.com.ar

El fabricante especializado en gabinetes, fans y cableados luminosos para gamers y entusiastas de hardware desembarca en el país y los amigos de Moddear accedieron a una entrevista con el gerente de producto para compartir con los lectores de RedUSERS los planes que la empresa tiene para sus consumidores locales.

Seamos sinceros: somos un público exigente. Por suerte para nosotros hay empresas que pueden satisfacer nuestros gustos. Si bien en nuestro país es bastante difícil conseguir productos de muchas de las marcas líderes de hardware, cada vez son más las que se animan a entrar a un mercado que crece a pasos agigantados. En esta oportunidad desde Moddear tuvimos la posibilidad de charlar con Matías Iannicelli, Product Manager de NZXT para Argentina, quien nos contó un poco acerca de la llegada de esta marca muy solicitada por gamers y modders, y qué es lo que tienen preparado para el futuro.

– ¿Por qué surgió la idea de entrar al mercado argentino?

– El mercado argentino está mostrando desde ya hace un tiempo un interés prominente en lo que es modding y overclock. Creemos que nuestros productos son una buena alternativa para este nicho de mercado. Ya hemos comprobado a nivel internacional que los productos de NZXT se adaptan muy bien a los requerimientos de los más exigentes usuarios.

– ¿Qué productos van a comercializar en el país?

– Hoy en día se está comercializando toda la línea de NZXT en gabinetes, fans, cableado luminoso en sus dos variantes en 1mt y 2mts (que esperamos pronto reemplace a los cátodos fríos), por ultimo hoy tenemos en stock controladoras de cooler (Sentri2, Sentri LX y Sentri LXE) en pantallas de lcd ya sean touchscreen o digitales. Por último estaremos incorporando al porfolio de productos toda la línea de fuentes.

– ¿Qué respuesta esperan del mercado nacional?

– Lo que esperamos del mercado nacional es que nos tenga en cuenta al pensar en soluciones de gabinetes y nuestras otras líneas de producto a la hora de armar una computadora con muy buenos componentes y a un precio que es muy accesible.

– ¿Cuál es el punto fuerte de NZXT?

– Priorizamos la calidad de los materiales que usamos y el cuidado en los detalles. Otro punto fuerte que tenemos es el diseño, es innovador sin ser agresivo, el cual permite que su computadora tenga un diseño de vanguardia.

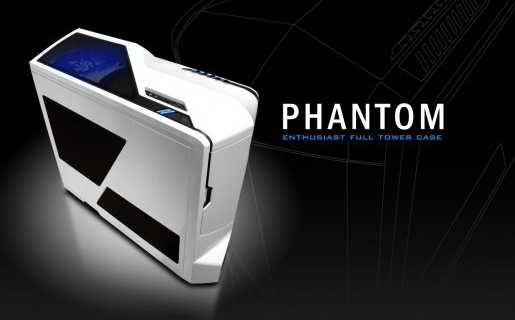

– El modelo Phantom fue diseñado en conjunto con Craig Brugger, un conocido modder. NZXT es la primera marca en reconocer a este sector para trabajar conjuntamente ¿piensan seguir trabajando de esta forma?

– NZXT ha escuchado los pedidos de los usuarios entusiastas que pedían más atención, por lo tanto se decide en contratar a Craig Brugger, reconocido precursor de los proyectos L.O.S.I.A.S., Rogue, y OSIDIAS Projects, con el cual se ha trabajado codo a codo para crear el PHANTOM, el cual combina diseño con una performance muy superior a la estándar del mercado en su nivel de comercialización. Por parte de NZXT se espera seguir trabajando con Craig para poder así cubrir las expectativas de todos los usuarios argentinos e internacionales.

Espero que hayan disfrutado la entrevista tanto como yo 🙂

Por Damián Aguas
El PiBe TiGrE
www.Moddear.com.ar

Muchas veces, cuando se comienza a planificar un Mod, se deja de lado un tema importante, que si bien no nos molesta estéticamente, si lo hace de forma sonora. Que de momento no nos fastidie, no es excusa para evitar el tema y recudir el nivel de ruido en nuestros gabinetes.
